電弧爐短流程煉鋼以其在投資、效率、環(huán)保等方面的優(yōu)勢，成為世界鋼鐵**的兩大主要流程之一。但是目前電爐投產(chǎn)主要存在以下幾個(gè)問題：造渣工藝，爐渣泡沫化程度不穩(wěn)定，跑鋼現(xiàn)象嚴(yán)重；終點(diǎn)C含量低，過氧化嚴(yán)重；下渣嚴(yán)重，回P嚴(yán)重，成分內(nèi)控一次合格率低等主要問題，通過完善電爐冶煉工藝可解決此類問題。

1、優(yōu)化造泡沫渣工藝

優(yōu)化石灰、白云石等輔料加入量、加入時(shí)間、加入批次等，控制冶煉全程爐渣堿度與泡沫化性能。
碳氧化反應(yīng)劇烈時(shí)，控制好脫碳速度，防止熔池大沸騰，涌渣包裹未熔化廢鋼與渣料。
在C-O反應(yīng)逐漸減弱，應(yīng)及以促進(jìn)CO氣泡鋼和渣料的生成，及時(shí)噴吹碳粉，維持熔渣的正常泡沫化。

通過對(duì)泡沫渣的優(yōu)化，渣中氧化鐵含量得到降低，因渣量大造成的渣罐溢渣問題得到改善，根據(jù)送電量規(guī)范了流渣時(shí)機(jī)減少渣中跑鋼現(xiàn)象。

根據(jù)爐渣分析結(jié)果，將白云石用量控制500-1000kg爐爐渣中Mg0含量控制50%左右，滿足電爐護(hù)爐基本需求，前爐材壽命從投產(chǎn)初期229爐提高522爐。

實(shí)踐證明：爐渣控制得當(dāng)，電爐冶煉可能比消耗鐵礦石的高爐能更好地控制鋼鐵的韌性等品質(zhì)。

2、提高電爐終點(diǎn)工藝控制水平

（1）**保障：設(shè)立了**準(zhǔn)備保障、電爐煉鋼保障、技術(shù)質(zhì)量保障、設(shè)備材料保障四個(gè)小組。從原料供應(yīng)、工藝研究、設(shè)備保障等方面為電爐終點(diǎn)碳提高進(jìn)行協(xié)調(diào)保障。

（2）**管理：電爐終點(diǎn)碳含量納入車間經(jīng)濟(jì)責(zé)任制和四個(gè)小組津貼競賽指標(biāo)，在四個(gè)小組開張競賽攻關(guān)

（3）技術(shù)支持:結(jié)合環(huán)保控制情況，依據(jù)鐵水和生鐵資源變化，制定相應(yīng)的爐料結(jié)構(gòu)方案與裝入制度，穩(wěn)定電爐配碳量。

（4）操作工藝:完善了不同爐料裝入結(jié)構(gòu)時(shí)的送電制度、氧燃就比模式、（4）吹煉模式：確定了吹氧量與配碳量之間的規(guī)律;根據(jù)爐襯侵蝕情況，調(diào)整氧槍使用。

（5）爐型維護(hù):利用更換出鋼口對(duì)電爐爐型進(jìn)行進(jìn)一步維護(hù)，保證熔池均勻，提高操作穩(wěn)定性。

3、多功能爐壁碳氧噴槍技術(shù)

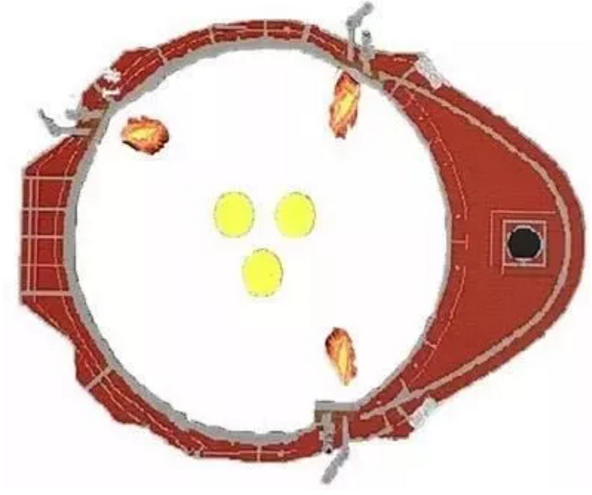

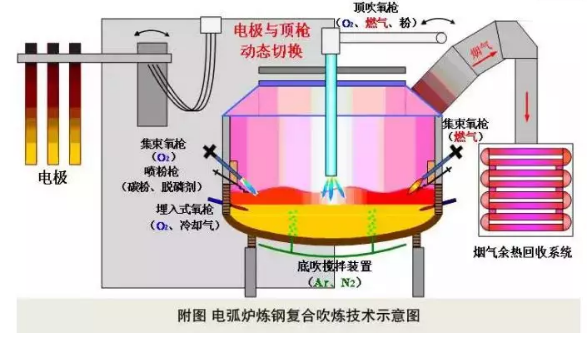

電爐采用當(dāng)代多功能爐壁碳氧噴槍技術(shù)，以簡便、有效的方式向電爐煉鋼提供化學(xué)能，實(shí)現(xiàn)強(qiáng)化供氧、消除EBT冷區(qū)，有效縮短冶煉周期、降低電耗、提高金屬收得率，達(dá)到降低**成本和提高**率的目的。本套氧槍系統(tǒng)是集氧槍、碳粉槍和燒嘴于一體的組合裝置，具有多種功能（燒嘴、吹氧脫碳、噴碳粉造泡沫渣）和多種操作模式（燒嘴模式、吹氧模式、混合模式、閑置模式），在**中可以根據(jù)不同階段靈活選擇運(yùn)用

完善電爐冶煉工藝取得的效果：

1、爐渣TFe降低

2、冶煉終點(diǎn)C明顯升高

3、下渣回P明顯減少

4、鋼鐵料消耗明顯降低。

在電爐冶煉工藝不斷完善之后，甚至可能比高爐更有相對(duì)的技術(shù)、成本優(yōu)勢。各位鋼鐵老板繼續(xù)努力哦！
